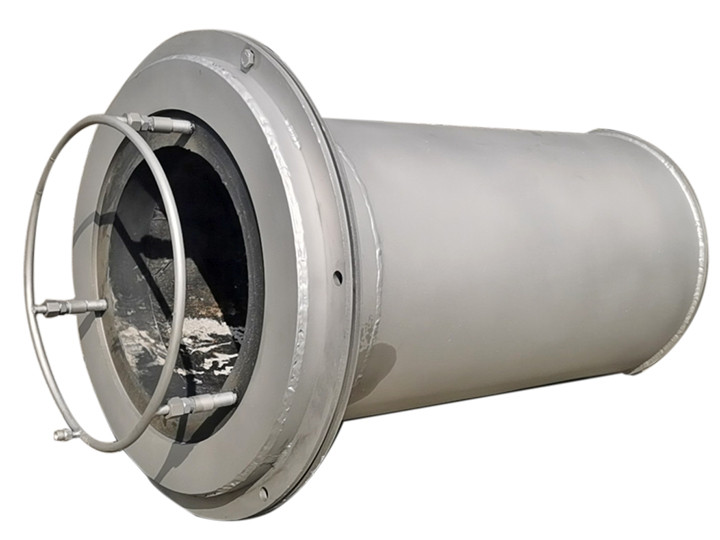

柔性氣動截流裝置
-
氣動柔性截流裝置由閥體,平衡支架,隔膜囊組成,配套氣站、控制柜、SCADA系統、雨量計、攝像頭、液位傳感器,用于雨水或污水管網截流,替代傳統的平板閘門功能。是黑臭水體治理,控源截污工程開發出來的新型產品,是一種用于排水系統截流裝置,控制方便,結構簡單,占地面積小,安裝維護方便,橡膠耐老化使用壽命長。插入式柔性截流裝置主體由合成橡膠經特殊工藝制作而成,內外雙層結構,中空形成密封腔,內層耐壓耐磨易伸縮,外層耐壓膨脹不變形,直插式管道安裝。配置氣站、控制柜、電磁閥、壓力傳感器、液位計,對膠囊中部氣腔進行充氣-放氣,完成插入式柔性裝置的關閉-開啟動作。液位計檢測管道柔性裝置兩側水位,需要截流時,空壓機將壓縮氣體充入氣腔,使橡膠內部變形關閉;需要行洪時,則打開放氣球閥,橡膠內管復原,在水頭壓力作用下,橡膠內部復原速度更快。
INFORMATION
產品介紹
氣動柔性截流裝置由閥體,平衡支架,隔膜囊組成,配套氣站、控制柜、SCADA系統、雨量計、攝像頭、液位傳感器,用于雨水或污水管網截流,替代傳統的平板閘門功能。是黑臭水體治理,控源截污工程開發出來的新型產品,是一種用于排水系統截流裝置,控制方便,結構簡單,占地面積小,安裝維護方便,橡膠耐老化使用壽命長。
插入式柔性截流裝置主體由合成橡膠經特殊工藝制作而成,內外雙層結構,中空形成密封腔,內層耐壓耐磨易伸縮,外層耐壓膨脹不變形,直插式管道安裝。配置氣站、控制柜、電磁閥、壓力傳感器、液位計,對膠囊中部氣腔進行充氣-放氣,完成插入式柔性裝置的關閉-開啟動作。液位計檢測管道柔性裝置兩側水位,需要截流時,空壓機將壓縮氣體充入氣腔,使橡膠內部變形關閉;需要行洪時,則打開放氣球閥,橡膠內管復原,在水頭壓力作用下,橡膠內部復原速度更快。
插入式柔性截流裝置主體由合成橡膠經特殊工藝制作而成,內外雙層結構,中空形成密封腔,內層耐壓耐磨易伸縮,外層耐壓膨脹不變形,直插式管道安裝。配置氣站、控制柜、電磁閥、壓力傳感器、液位計,對膠囊中部氣腔進行充氣-放氣,完成插入式柔性裝置的關閉-開啟動作。液位計檢測管道柔性裝置兩側水位,需要截流時,空壓機將壓縮氣體充入氣腔,使橡膠內部變形關閉;需要行洪時,則打開放氣球閥,橡膠內管復原,在水頭壓力作用下,橡膠內部復原速度更快。

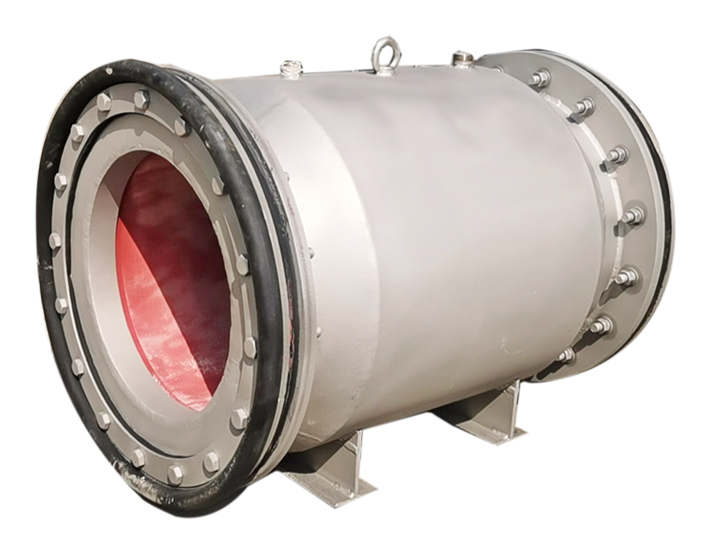

工作原理
閥體和隔膜囊通過法蘭連接,閥體與內膽之間形成密封氣腔,閥體上設有進氣口和排氣口,隔膜囊采用特種橡膠合成,不僅具有一定的彈性,韌性,伸縮性,而且耐磨,耐酸堿。在氣腔內充入壓縮氣體時,氣體壓力作用使得隔膜囊向內縮緊,實現關閉截流通道的動作,當氣腔釋放有壓氣體時,隔膜囊恢復原形,實現打開截流通道的動作。
產品特點
1、隔膜囊內平直,無收縮,無堆積、無死角,不易出現堵塞或結塊現象,減少了壓力和摩擦損耗;
2、由于工作介質接觸的僅僅是隔膜囊,閥體是304或316材質,因此該產品能理想控制多種工作介質;
3、結構簡單,易于快速拆卸和維修,更換橡膠可以在現場及短時間內完成;
4、臥式安裝,節省井的高度空間,不占地表面積。
無需改變管道結構:采用獨特的插入式設計,不改變?cè)泄艿兰纯蓪?shí)現安裝使用。
無堵塞:防纏繞防堵塞能力強,管道中的纏繞物、漂浮物等雜物不會堵塞設備,井內的設備安裝后,流道和管道完全保持一致,沒有任何水頭損失。
占用上下空間?。涸O(shè)備安裝不占用上下高度空間,不會露出地面。采用整體柔性密封,密封面較大,可實現零泄漏。
結構簡單:即使長時間在污水環境中工作,也不會發生故障。
不受外界因素影響:小區即使發生積水也不會影響柔性分流井的正常工作。
維護便捷:安裝/維護/保養簡單方便,使用壽命長。
2、由于工作介質接觸的僅僅是隔膜囊,閥體是304或316材質,因此該產品能理想控制多種工作介質;
3、結構簡單,易于快速拆卸和維修,更換橡膠可以在現場及短時間內完成;
4、臥式安裝,節省井的高度空間,不占地表面積。
無需改變管道結構:采用獨特的插入式設計,不改變?cè)泄艿兰纯蓪?shí)現安裝使用。
無堵塞:防纏繞防堵塞能力強,管道中的纏繞物、漂浮物等雜物不會堵塞設備,井內的設備安裝后,流道和管道完全保持一致,沒有任何水頭損失。
占用上下空間?。涸O(shè)備安裝不占用上下高度空間,不會露出地面。采用整體柔性密封,密封面較大,可實現零泄漏。
結構簡單:即使長時間在污水環境中工作,也不會發生故障。
不受外界因素影響:小區即使發生積水也不會影響柔性分流井的正常工作。
維護便捷:安裝/維護/保養簡單方便,使用壽命長。
性能參數
| 型號 | HRQJW-300 | HRQJW-400 | HRQJW-500 | HRQJW-600 | HRQJW-800 | HRQJW-1000 | HRQJW-1200 | HRQJW-1500 |
| (D*L) | D500*800 | D600*900 | D750*1300 | D800*1350 | D1050*1650 | D1250*2160 | D1450*2550 | D1750*2850 |
| 排水口 | DN300 | DN400 | DN500 | DN600 | DN800 | DN1000 | DN1200 | DN1500 |
| 控制方式 | 氣動 | 氣動 | 氣動 | 氣動 | 氣動 | 氣動 | 氣動 | 氣動 |
| 功率 | 0.3KW | 0.3KW | 0.55KW | 1.5KW | 1.5KW | 2.25KW | 2.25KW | 2.25KW |
| 隔膜囊 | 耐納特 | 耐納特 | 耐納特 | 耐納特 | 耐納特 | 耐納特 | 耐納特 | 耐納特 |
| 閥體 | 304 | 304 | 304 | 304 | 304 | 304 | 304 | 304 |
產品應用案例

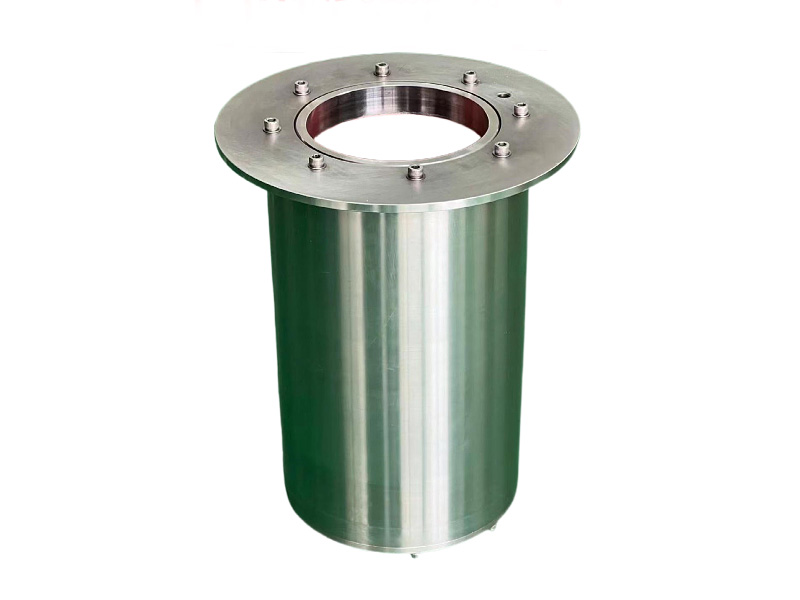

![]() 柔性閥 |

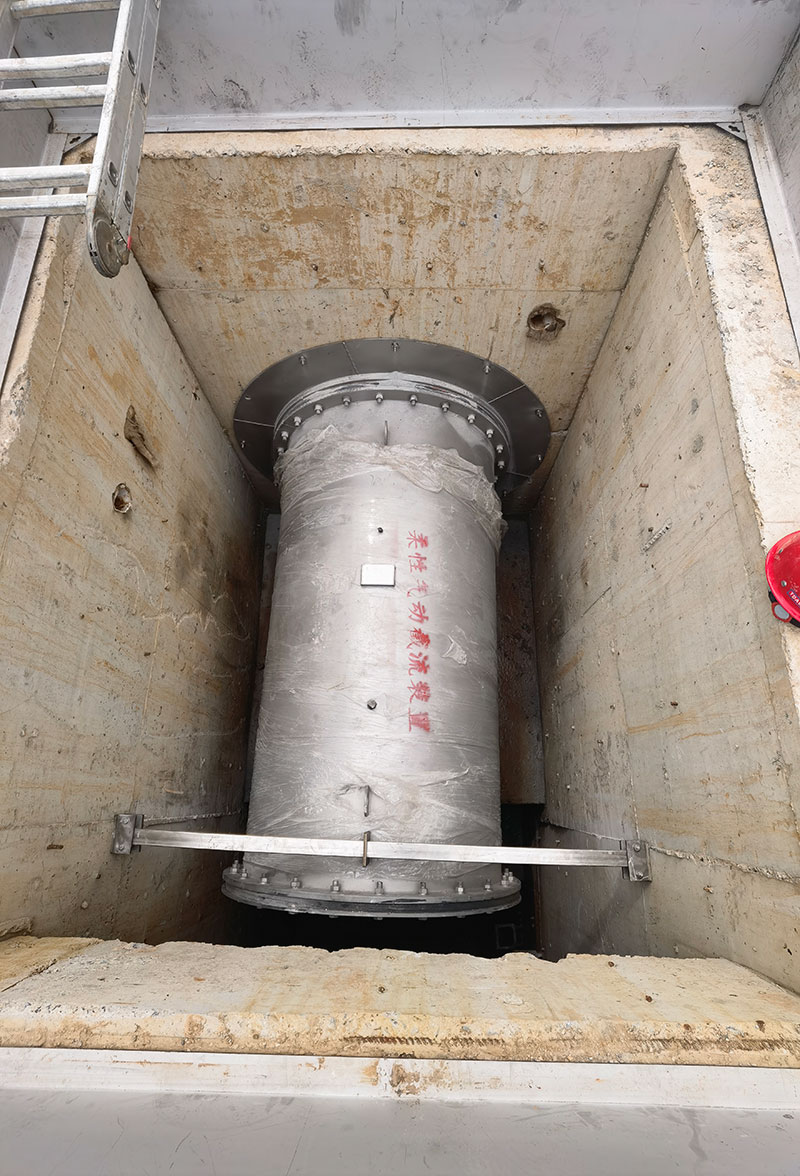

![]() 寧海柔性閥 |

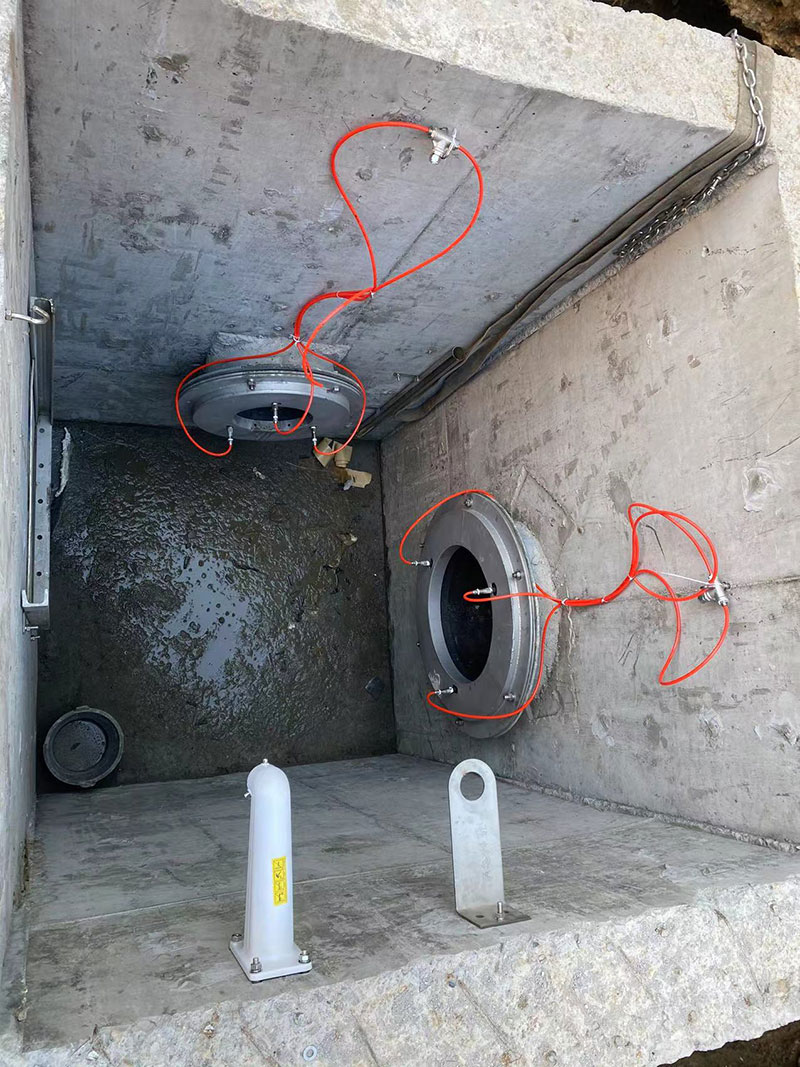

![]() 寧海縣-插入式柔性閥 |

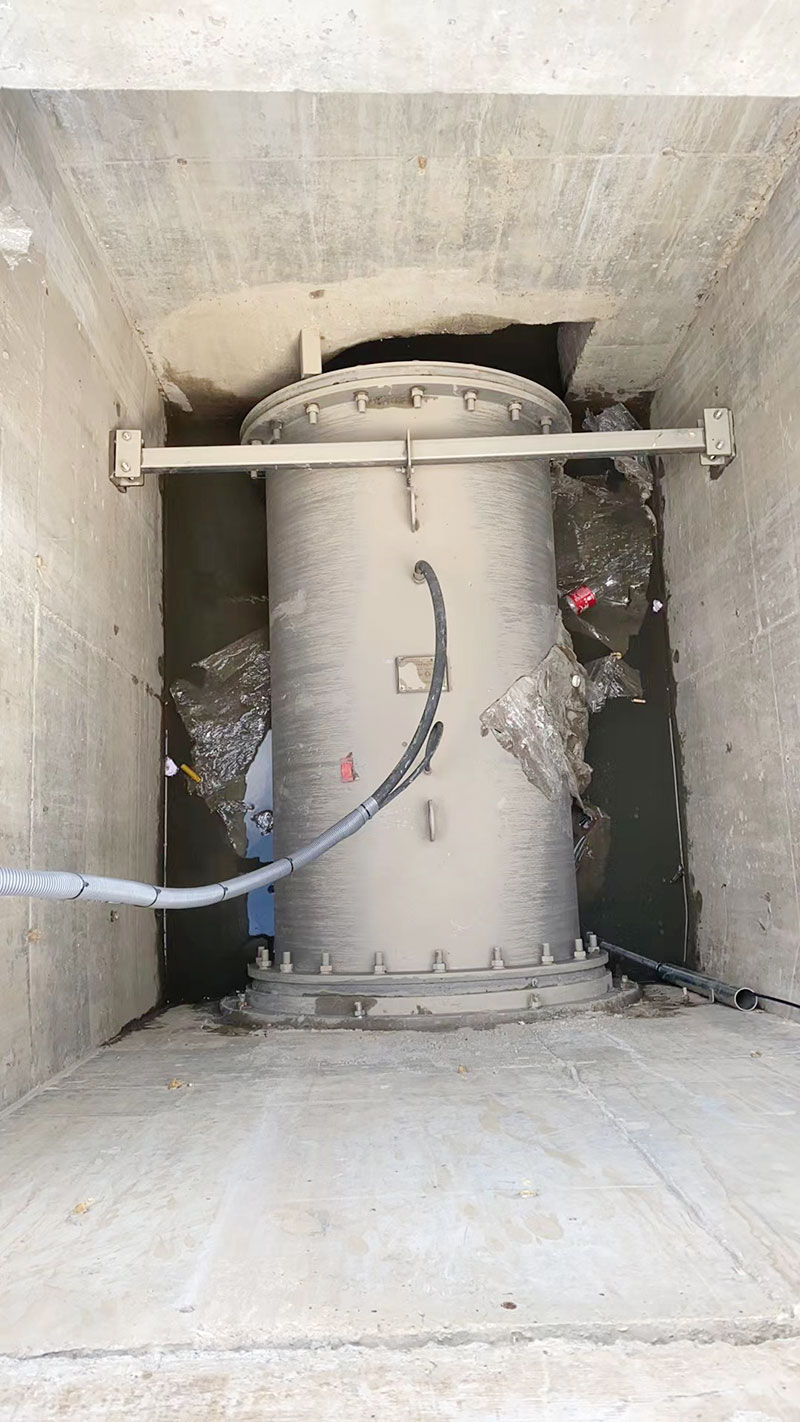

![]() 郴州項目 |
![]() 武漢項目 |
![]() 舟山項目 |
![]() 舟山項目 |
